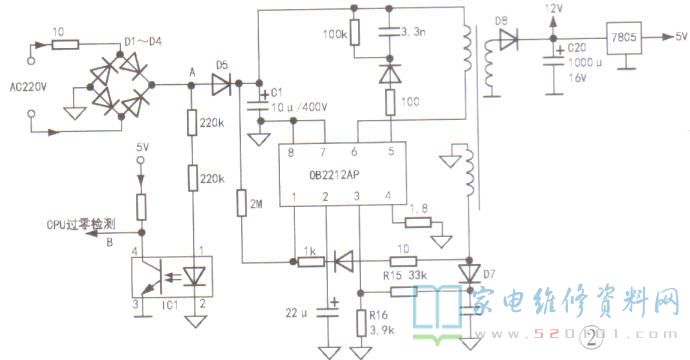

接修一台三洋帝度滚筒洗衣机，上电后按面板电源键没任何反应，面板灯也不亮。拆机目测，电脑板上有一处绝缘胶已发黑，如图1所示。去掉变色的绝缘胶，下面是两只220k的电阻，测试这两只电阻正常。该机开关电源芯片型号是OB2212AP ，实绘电路如图2所示。
此电路没稳压光耦，芯片③脚通过R15、R16测试经D7整流后的电压来稳压，即间接取样，虽然稳压精度稍差，但电路简单。测芯片的⑤、⑥脚和⑦、⑧脚均已击穿，④脚外接的1.8Ω电阻已烧断，电容C1顶部微微突起。因线路板被绝缘胶灌封，没办法取出，于是在塑料框架背面相应部位开孔检查，发现开关变压器初级绕组断路。拆下变压器检查，发现引出线烧断，且有紧急打火痕迹，芯片应该是这个缘由烧坏的。查此变压器冷地端只有一个输出绕组，其感应电压经二极管D8整流，C20滤波后供给三端稳压器LA7805。

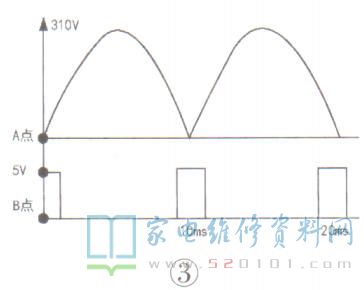

板上有几个继电器，线圈电压都是DC 12V的，据此判断该开关电源次级输出的电压为12V。因为没同型号变压器，决定外接12V开关电源。需小心的是，在本机开关电源中，市电全桥整流输出端，还接有两只220k电阻和光耦IC1。因该桥式整流输出端没接滤波电容，其输出电压是一个频率为100Hz，电压最小值为0V，最大值约310V的脉动电压，如图3所示。
当A点电压高于肯定值时，IC1内部发光管导通，次级的接收管也导通，B点发出低电平;当A点电压低于肯定值时，IC1 截止，B点输出高电平，如此在交流电压每次过零点时，B点会输出一个脉冲，CPU据此判断交流电源电压的过零点，这个电路即是过零测试电路。D5是隔离二极管，使A点电压不受滤波电容C1的影响，因除此之外接12V电源时，不可以拆除D5，并且保留原电路板.上的D1~D4。
于是拆除外接电源板上的整流电路，从C1正负端接两根线到外接电源板的300V滤波电容两端;在外接电源板12V滤波电容两端接两根线到电容C20的两端即可。改动后上电试机，问题排除。
